Почему греющий кабель может не греть?

При установке и последующей эксплуатации системы электрообогрева можно столкнуться с тем, что греющий кабель не работает. В этой статье мы расскажем, как определить выход кабеля из строя и провести первичную диагностику. Холодный пол, образование наледи на крыше или в трубопроводе прямо указывают на выход из строя резистивного или саморегулирующегося греющего кабеля. Причины поломки могут быть самые разные, напоминают эксперты «Обогрев Люкс».

Распространенные причины

Нередко отказ нагревательного кабеля происходит в короткое время после пуска теплового контура в эксплуатацию. Причиной в этом случае становится ошибка, допущенная на стадии проектирования, либо в процессе монтажа. Например:

• Обрыв. Речь идет о механическом размыкании теплового контура. Подобное может произойти во время проведения ремонта, когда не было учтено нахождение в стяжке пола греющего кабеля.

• Перегрев. Так происходит, когда на полу расположен теплоизолирующий предмет, например, мебель без ножек.

• В процессе укладки стяжки в ее массе образовались пустоты. В результате вокруг кабеля образовался воздушный пузырь, теплопроводность в этом участке будет иной, чем на других, что создает перепад температуры нагрева.

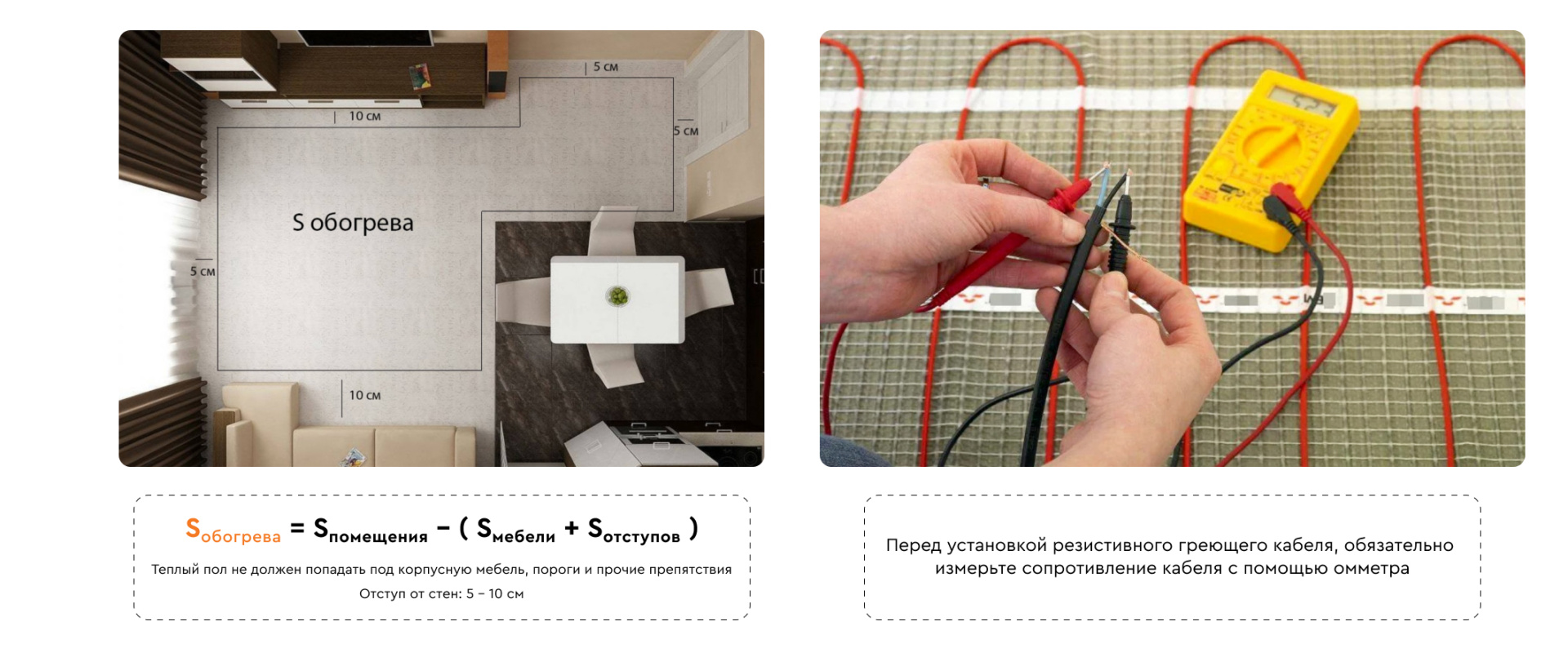

Наиболее распространенные ошибки при монтаже - установка резистивного кабеля без учета площади и отсутствие проверки целостности кабеля перед установкой. В первом случае, без понимания площади обогрева, есть вероятность "запереть" греющий кабель низкостоящими объектами, что в итоге может привести к перегреву закрытого участка. Обязательно проверьте греющий кабель перед установкой, согласно таблице сопротивления, идущей в комплекте с любым резистивным греющим кабелем - это поможет определить целостность всей системы и корректность работы в будущем.

Причины неисправности саморегулирующегося греющего кабеля могут быть:

• Некачественное сращивание греющего и питающего кабелей. Точка контакта может быть плохо изолирована, что привело к проникновению внутрь — под изоляцию влаги, а затем вызвало короткое замыкание.

• Напряжение в питающей сети ниже проектного. В результате уровень нагрева значительно падает. Необходимо введение в схему подключения повышающего трансформатора.

• Кабельная секция получилась длиннее, чем рекомендует производитель. Следует перед монтажом убедиться в соблюдении норматива. Для этого сверяются с документацией на данный саморегулирующийся кабель.

• Механическое повреждение. Как и резистивный, саморегулирующийся кабель боится небрежного обращения.

• Произошло старение матрицы из полупроводника. В среднем наблюдается снижение тепловыделения на 10 % происходит за 5-8 лет (в зависимости от конкретного производителя).


В данном ролике, вы сможете ознакомиться, как быстро и правильно соединить саморегулирующийся греющий кабель с силовым шнуром. Корректное соединение поможет устранить проблемы с выходом греющего кабеля из строя еще на этапе монтажа.

Таковы наиболее распространенные причины выхода из строя системы обогрева. Однако иногда причина неисправности может скрываться в поломке вспомогательных элементов: УЗО, розетки, терморегулятора и т.д.

Алгоритм выявления неисправности

Поиски источника проблемы начинают с диагностики щитка подключения. Для этого отключают питание системы обогрева, а также на распределительном щитке отключают автомат для данного помещения. После этого приступают к диагностике коробки, в составе которой помимо розетки обычно имеется УЗО, терморегулятор, а также может иметься повышающий трансформатор. Только убедившись в исправности каждого электроприбора, переходят к диагностике греющего кабеля:

1. Измеряют ток дефектной линии через 5-10 минут после подачи напряжения. Сравнивают результат измерения с значением по проекту. Расхождение до 25 % для саморегулирующихся кабелей — не является неисправностью, в отличие от ситуации, когда тока нет или результат измерения близок к 0 (имеет место пробой матрицы).

2. Если тока нет, тогда сначала проверяют точки соединения в распределительной коробке и шкафу управления. При необходимости контакты зачищаются и затягиваются. Затем выполняют повторное тестирование.

3. Если тока по-прежнему нет, тогда измеряют омическое сопротивление. У 2-жильного резистивного или саморега измеряют в 1 точке, а у 1-жильного резистивного — между стартовым и финальным участками секции. Если в проекте нет данных по резистивному кабелю, то считают по формуле R = U² / P, где U — это напряжение в розетке, а Р — мощность греющего элемента.

4. Точность совпадения измерений омического сопротивления и расчета – в пределах 10-15 %. У исправного саморега сопротивление может меняться от 0 до ∞. Причем ∞ означает, что в цепи имеется разрыв.

5. Если измерение показало ∞, то разрывают цепь и измеряют сопротивление кабеля. При этом на поломку может указывать внешний вид контакта (окисление), поэтому его обновление уже решит проблему.

6. У резистивного кабеля точка повреждения легко выявляется осмотром, так как в этом месте повреждена изоляция. Если визуального доступа к кабелю нет (в стяжке), тогда точку повреждения ищут специальным прибором.

7. После обнаружения разрыва его устраняют комплектом соединительной заделки. При этом учитывают, что для резистивного кабеля допускается сокращение длины в пределах 5-10 % от исходной. Саморегулирующиеся греющие кабели можно укорачивать более значительно.

Типичные проблемы, приводящие к поломкам греющих кабелей, не учитывают множество других, которые возникают на различных объектах в связи с конкретными условиями эксплуатации. Также приходится учитывать нюансы ремонта, которые желательно соблюдать при работе с кабелями определенных марок. Поэтому для диагностики и ремонта рекомендуем обращаться к экспертам, обладающим необходимыми знаниями, допусками, инструментами и приборами, а также ремкомплектами.

Если же у вас остались вопросы или требуется провести диагностику вашей системы обогрева, Вы можете обратиться к нам через чат или оставить заявку на почту info@obogrev-lux.ru.
