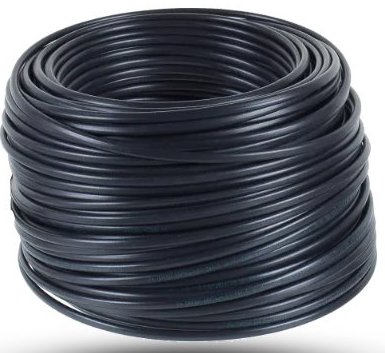

Надежность для энергосистем ВВГнг(А)-LS 4x16

При проектировании современных зданий и промышленных объектов выбор кабельно-проводниковой продукции — это всегда поиск баланса между мощностью, надежностью и безопасностью. Для магистральных линий электропитания и подключения мощного оборудования сечением 16 мм² часто рекомендуют силовой кабель ВВГнг(А)-LS 4x16. Давайте разберем его ключевые параметры и область применения.

Расшифровка маркировки: о чем говорит индекс?

Первые две буквы «ВВ»: изоляция и оболочка выполнены из поливинилхлоридного пластиката.
Буква «Г»: кабель «голый», без дополнительного защитного покрова.
«нг(А)»: не распространяет горение при групповой прокладке по высшей категории А.
«LS»: Low Smoke — при горении и тлении выделяется минимальное количество дыма и газа.
«4х16»: четыре медные токопроводящие жилы сечением 16 мм² каждая, что обеспечивает высокую пропускную способность.

Ключевые технические характеристики

Этот кабель предназначен для работы в электросетях с номинальным напряжением 0,66 или 1 кВ частотой 50 Гц.

Токовые нагрузки: способен пропускать до 84А при прокладке на воздухе и до 102А в земле.
Мощность: максимальная мощность при напряжении 380В достигает 55кВт на воздухе и 67кВт в земле.
Электрические параметры: активное сопротивление жилы составляет около 1,16 Ом/км, а индуктивное — 0,0675 Ом/км.
Стойкость к температурам: рабочий диапазон составляет от -50°C до +50°C. Допустимый нагрев жил в нормальном режиме — до +70°C, при перегрузке — до +90°C, а при коротком замыкании — до +160°C.

Геометрические и физические параметры

У кабеля 4х16 мм² есть конкретные физические характеристики, которые важно знать при проектировании:

Наружный диаметр: около 20-22 мм в зависимости от завода-изготовителя;
Расчетная масса 1 км кабеля: 970-975 кг — немалый вес, требующий тщательного расчета креплений;
Радиус изгиба при монтаже: не менее 7,5-10 наружных диаметров.

Область применения: где используется этот кабель?

Сечение 16 мм² и четыре жилы делают кабель идеальным для питания мощного трехфазного оборудования: станков, насосных станций, вентиляционных центров, а также больших тепловых завес и систем кондиционирования. Кабель способен выдерживать ток односекундного короткого замыкания до 1,74 кА. Кабель успешно применяется на промышленных объектах, в энергосистемах и даже для критически важных систем на атомных электростанциях (АЭС) вне гермозоны.

Где купить?

Обеспечьте свой объект надежным кабелем для ответственных задач.

Кабель ВВГнг(А)-LS 4x16 https://xcabel.ru/products/vvgng-a-ls-4x16 - это идеальный выбор.

Вся продукция сертифицирована и соответствует ГОСТ 31996-2012. Мы предлагаем выгодные условия как для оптовых, так и для розничных клиентов с доставкой по Москве, области и в регионы РФ.
