Как работает саморегулирующий греющий кабель для труб

Саморегулирующий греющий кабель — это инновационное и эффективное решение для предотвращения замерзания труб, а также поддержания оптимальной температуры в системах отопления и водоснабжения. В отличие от традиционных греющих кабелей, саморегулирующий кабель обладает уникальной способностью автоматически изменять свою тепловую мощность в зависимости от окружающей температуры. Рассмотрим, как работает этот тип кабеля и какие преимущества он предоставляет.

Принцип работы

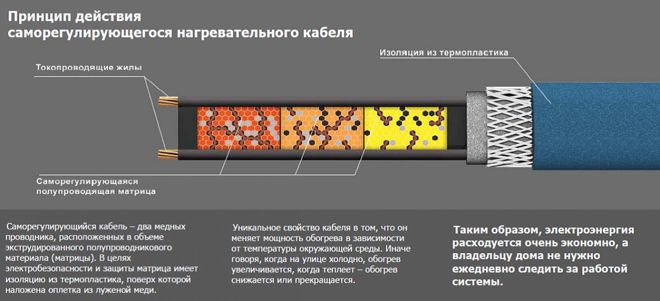

Саморегулирующий греющий кабель состоит из двух параллельных проводников, встроенных в полимерную матрицу с добавлением углеродных частиц. Когда температура окружающей среды падает, полимерная матрица сжимается, что увеличивает количество проводящих путей между проводниками и, следовательно, повышает тепловую мощность кабеля. Когда температура повышается, матрица расширяется, количество проводящих путей уменьшается, и кабель вырабатывает меньше тепла.

За счет изменения температуры окружающей среды, соединения в матрице расширяются или сужаются, за счет чего и происходит тепловыделение.

Конструкция кабеля

Внутренние проводники: Два медных или других проводящих материала, параллельно расположенных вдоль кабеля.
Полимерная матрица: Специальный полимер с углеродными частицами, который изменяет свои свойства в зависимости от температуры.
Изоляция: Внутренняя изоляция для защиты проводников и полимерной матрицы от механических повреждений.
Экранирующая оплетка: Металлическая оплетка для защиты от электромагнитных помех и дополнительной механической защиты.
Внешняя изоляция: Внешний слой из термостойкого материала, обеспечивающий защиту от окружающей среды.

Преимущества саморегулирующего греющего кабеля

Энергоэффективность: Кабель автоматически регулирует свою мощность в зависимости от температуры окружающей среды, что позволяет экономить электроэнергию.
Безопасность: Благодаря саморегулирующейся функции, кабель не перегревается и снижает риск возникновения пожара.
Долговечность: Полимерная матрица и многослойная конструкция обеспечивают длительный срок службы кабеля.
Простота установки: Кабель можно нарезать на нужную длину и легко монтировать на трубах любой формы и размера.
Универсальность: Подходит для использования как внутри помещений, так и на открытом воздухе, включая трубопроводы, крыши, водостоки и другие поверхности.

Применение

Водопроводные трубы: Предотвращает замерзание воды в бытовых и канализационных трубах, что особенно важно в зимний период.
Системы внешнего обогрева: Обеспечивает дополнительный подогрев в системах обогрева открытых площадей, парковой, лестниц и ступеней.
Промышленные установки: Используется для поддержания нужной температуры в технологических процессах.
Крыши и водостоки: Предотвращает образование льда и наледи на крышах и в водосточных системах.

Установка и эксплуатация для обогрева труб:

Подготовка поверхности: Очистите трубы или поверхности от грязи, ржавчины и других загрязнений.
Крепление кабеля: Закрепите кабель вдоль трубы с помощью специальных монтажных фольгированных лент или хомутов, обеспечивая равномерное распределение тепла.
Установка теплоизоляции: Для более равномерного распределения и последующего сохранения тепла, необходимо установить поверх трубы теплоизоляцию (даже при монтаже внутрь трубы).
Подключение к сети: Подключите кабель к электрической сети через термостат или автоматический контроллер для оптимального управления.
Тестирование: Проверьте работу кабеля перед началом эксплуатации, чтобы убедиться в его исправности и правильности установки.

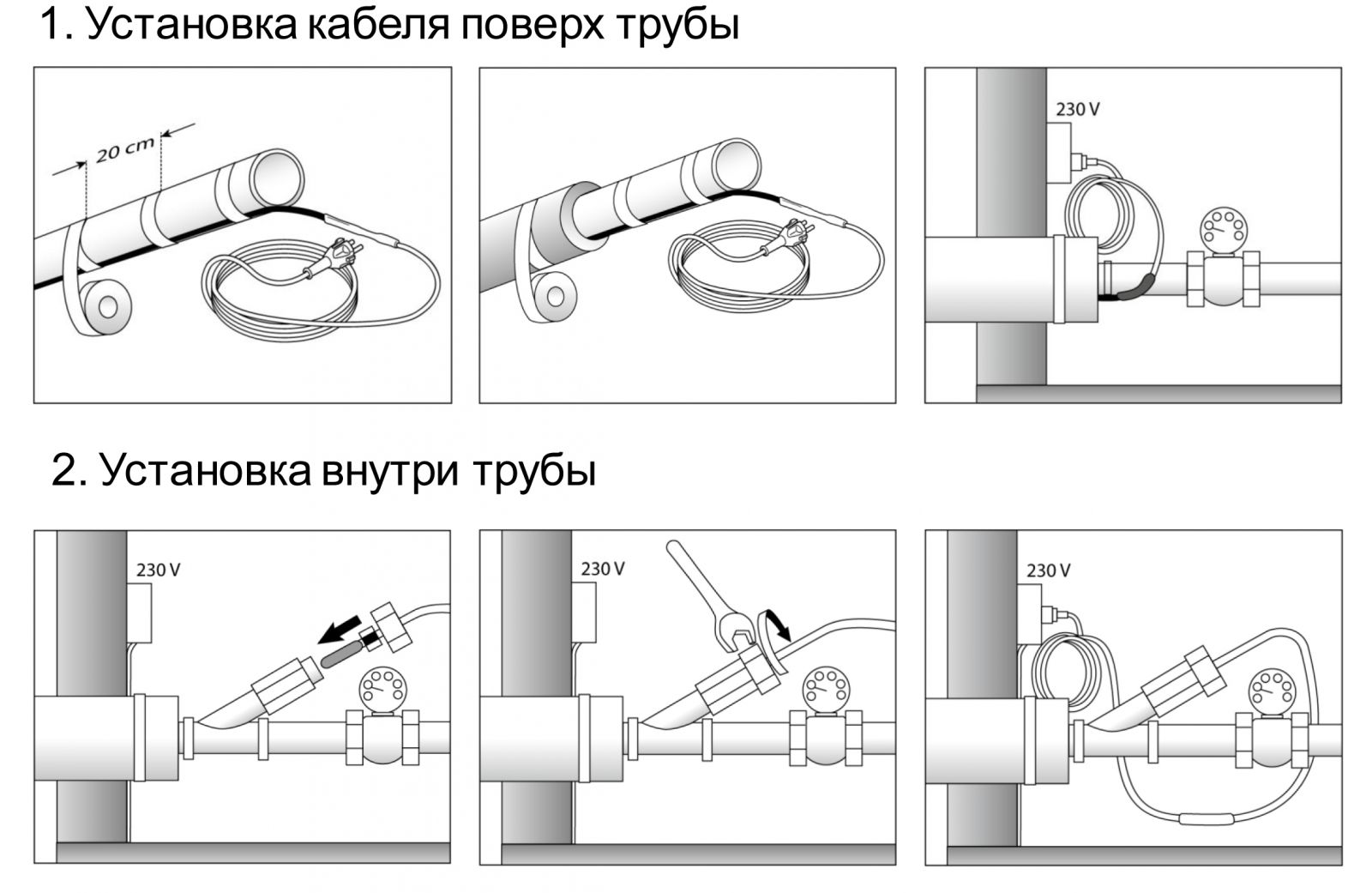

Пример монтажа греющего кабеля для водопровода

Пример монтажа греющего кабеля снаружи и внутри труб.

Заключение

Саморегулирующий греющий кабель — это надежное и эффективное решение для поддержания температуры труб и предотвращения их замерзания. Благодаря своей конструкции и принципу работы, он обеспечивает оптимальное распределение тепла, экономию электроэнергии и безопасность эксплуатации. Простота установки и универсальность применения делают его идеальным выбором как для бытовых, так и для промышленных нужд. Оставить заявку на покупку греющих кабелей можно через почту info@obogrev-lux.ru или обратившись к нашему специалисту через быстрый чат.

Рекомендуем

Применение греющих кабелей в животноводстве Статьи/советы

Монтаж греющего кабеля: пошаговая инструкция

Греющий кабель — это эффективное решение для обогрева различных систем, таких как водопроводные трубы, кровли и открытые площадки. Правильный монтаж греющего кабеля гарантирует его долговечность и эффективность. В этой статье мы предоставим вам пошаговую инструкцию по монтажу греющего кабеля.

Шаг 1: Подготовка инструментов и материалов

Перед началом монтажа убедитесь, что у вас есть все необходимые инструменты и материалы:

Греющий кабель (резистивный или саморегулирующийся)
Изоляционная лента и фольгированный скотч
Коннекторы и клеммы
Теплоизоляционная оболочка (при необходимости)
Мультиметр для проверки сопротивления и целостности кабеля
Ножницы и нож для зачистки кабеля
Изоляционная муфта и термоусадочная трубка

Шаг 2: Планирование и разметка

Определите, где именно будет проходить греющий кабель. Для этого:

Измерьте длину труб или участков, которые необходимо обогреть.
Нанесите разметку на трубы или поверхности, чтобы точно знать, где будет укладываться кабель.

Шаг 3: Подготовка поверхности

Перед монтажом убедитесь, что поверхность, на которую будет укладываться кабель, чистая и сухая:

Удалите грязь, ржавчину и другие загрязнения с поверхности труб или кровли.
При необходимости обезжирьте поверхность.

Шаг 4: Монтаж резистивного кабеля

Если вы используете резистивный кабель:

Нарежьте кабель на секции нужной длины.
Закрепите кабель на поверхности с помощью фольгированного скотча, следуя разметке.
Убедитесь, что кабель не пересекается и не касается сам себя, чтобы избежать перегрева.

Шаг 5: Монтаж саморегулирующегося кабеля

Для саморегулирующегося кабеля:

Уложите кабель по разметке, следуя форме труб или поверхности.
Закрепите кабель с помощью фольгированного скотча.
Саморегулирующийся кабель не требует обрезки до нужной длины, но следите за тем, чтобы он не пересекался.

Шаг 6: Подключение кабеля

Зачистите концы кабеля и подключите коннекторы и клеммы согласно инструкции производителя.
Используйте изоляционную муфту и термоусадочную трубку для герметизации соединений.
Проверьте целостность и сопротивление кабеля с помощью мультиметра.

Шаг 7: Тестирование системы

Подключите кабель к источнику питания.
Проверьте, чтобы кабель равномерно нагревался по всей длине.
Убедитесь, что система работает без перегрева и коротких замыканий.

Шаг 8: Завершение монтажа

Если необходимо, установите теплоизоляцию поверх кабеля для повышения эффективности обогрева.
Проверьте все соединения и убедитесь, что они надежно закреплены.
Зафиксируйте кабель в местах, где он может подвергаться механическим нагрузкам.

Заключение

Монтаж греющего кабеля требует внимательности и соблюдения всех инструкций. Следуя этой пошаговой инструкции, вы сможете установить греющий кабель правильно и эффективно, обеспечивая надежную защиту от замерзания и других негативных факторов. Не забывайте проверять систему регулярно и при необходимости проводить обслуживание.
